Котел предназначен для отопления и горячего водоснабжения жилых, общественных и промышленных зданий с давлением воды в системе не выше 0,6 МПа (6 бар) и максимальной температурой нагрева воды на выходе из котла 95 С.

Область применения – работающие на твердом топливе (дрова, древесные отходы, кроме опилок) котельные жилых, общественных и промышленных зданий.

Топка котла предназначена для сжигания твердого топлива в слое.
Котел изготавливается в климатическом исполнении УХЛ 4.2 по ГОСТ15150.
Котел предназначен для работы на принудительной тяге (под разрежением).

Котел должен эксплуатироваться при температуре окружающего воздуха от 274 К (1 С) до 313 К (40 С) и относительной влажности воздуха не более 80 % при темпера-туре 298 К (25 С).

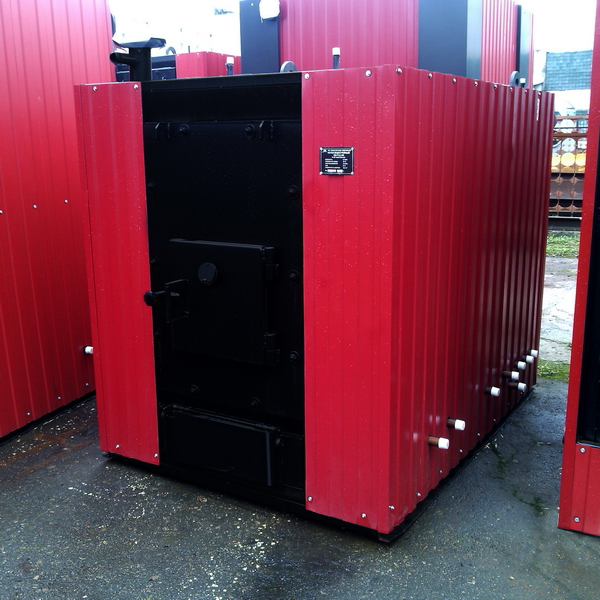

Котел (рисунок 2) включает в себя трубную часть 1, основание 2, плиту фронтальную 9, дверцу топочную 10, дверцу поддувала 8, горизонтальную колосниковую решетку 7, газоход 6.

Снаружи котел обшит съемными обшивками, внутрь которых уложен теплоизоляционный материал.

Трубная часть 1 котла состоит из экрана топочного 3, двух экранов боковых 4 и блока конвективного 5, состоящего из двух секций и конвективного газохода.

Все поверхности нагрева трубной части котла соединены между собой системой коллекторов.

Трубная часть котла имеет патрубки входа и выхода воды, дренажа, выпуска воздуха, отбора импульса разрежения в топке.

Основание 2, выполненное из профильного металла, является несущей конструкцией котла. Оно имеет опорные и присоединительные места для трубной части.

Для загрузки топлива предусмотрена дверца топочная 10, смонтированная на съемной плите фронтальной 9, теплоизолированной жаростойким бетоном. Процесс горения визуально контролируется через окно смотровое 11.

Дверца поддувала 8 служит для забора воздуха в топку котла, а также для удаления золы из-под колосниковой решетки.

Колосниковая решетка 7 состоит из шести плитчатых чугунных колосников, на которых происходит процесс сгорания слоя твердого топлива.

Для отвода продуктов сгорания из котла в дымовую трубу предусмотрен газоход 6 (рисунок 3), к которому крепится катушка 2 (рисунок 1) с ручным отсечным шибером.

Для размещения контрольно-измерительных приборов и запорной арматуры на вход-ном и выходном трубопроводах устанавливаются коллекторы 3, 9 (рисунок 1).

Принцип работы: топливо (дрова, древесные отходы) вручную подается в топку котла, где происходит его сгорание. Тепло, выделяющееся при сгорании топлива, передается воде, находящейся в коллекторах и трубах радиационных и конвективных поверхностей.

Циркулирующая в котле вода нагревается и служит для отопления и горячего водоснабжения.

ВНИМАНИЕ! Котел требует обслуживания сбоку и сзади – снятие панелей обшивки, открытие лючков для чистки, чистка конвективных поверхностей. Ширина проходов между котлами или между котлом и стеной помещения должна быть не менее 1,5 м.
