Котел паровой,9Г-3 принадлежит к типу вертикально­водотрубныхдвухбарабанных котлов с естественной циркуляцией.

Котел паровой расчитан для работы на природном газе.

Котел паровой Е-1,0-0,9Г-3 предназначается для выработки насыщенного пара рабочим давлением 0,8 МПа для потребления предприятиями промышленности и сельском хозяйстве, для технологических, хозяйственных и бытовых нужд.

Котел паровой работает под разрежением. Конструкция трубной системы котла выдерживает кратковременное давление в топке до 3000 Па и разрежение в топке до 400 Па. По устойчивости и воздействию температуры и влажности окружающего воздуха паровой котел изготавливается в климатическом исполнении УХЛ4 категории размещения 4 по ГОСТ 15150. Конструкция котла обеспечивает сейсмостойкость 6 баллов по шкале MSK- 64.

Описание конструкции

Предохранительное устройство состоит из   двух   гидрозатворов,  один  из  которых  9 защищает   деаэратор  от   превышения  допустимого давления, а другой 1  —  от опасного повышения уровня, объединенных  в  общую  гидравлическую  систему, и расширительного бачка 3.    Последний   служит   для   накопления   объема   воды   (при срабатывании устройства), необходимого для автоматической  заливки  устройства  после  устранения  нарушения  в  работе  установки.

Диаметр парового гидрозатвора проверяется, исходя из наибольшего допустимого давления  в  деаэраторе   0,17 МПа
( 1,7 кгс/см²)  (абс.)  и максимально возможного   в   аварийной   ситуации   расхода пара   в   деаэратор   при   полностью   открытом   регулирующем  клапане  и максимальном  давлении  в  источнике  пара.  Для  уменьшения  расхода пара  в  деаэратор  в  любых ситуациях до максимально необходимого на паропроводе   рекомендуется   дополнительно  установить  ограничительную
диафрагму.  Диаметр  переливного  гидрозатвора  проверяется, исходя из максимально возможного расхода воды в деаэратор в аварийных ситуациях.

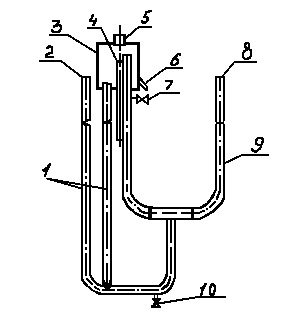

1 –  переливной  затвор; 2  –  подвод  пара  из  деаэратора

3 –  расширительный  бачок;      4  –  слив  воды;

5  -  выхлоп  в  атмосферу;   6  -  труба  для  контроля  залива;

7  -  подвод  химически  очищенной  воды  для  заливки;

8  -  подвод  воды  от  деаэратора;  9  -  гидрозатвор  от повышения  давления; 10  -  дренаж.

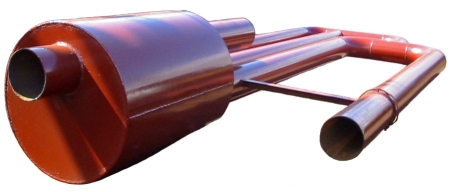

Устройство предохранительное  ДА-5

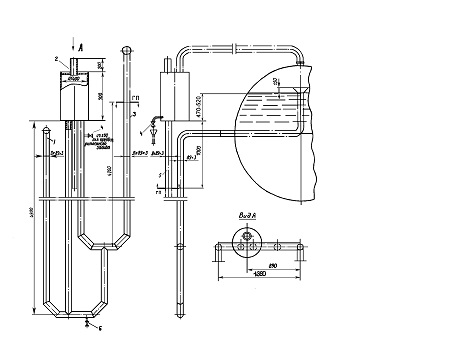

1 - перелив из деаэратора, Dy 80 мм; 2 - выход пара в атмосферу, Dy 100 мм; 3 - подвод пара из

деаэратора, Dy 80 мм; 4 - трубопровод залива и контроль залива, Dy 25 мм; 5 - сливной трубопровод,

Dy 80 мм; 6 - дренаж, Dy 25 мм; ГП - граница поставки
