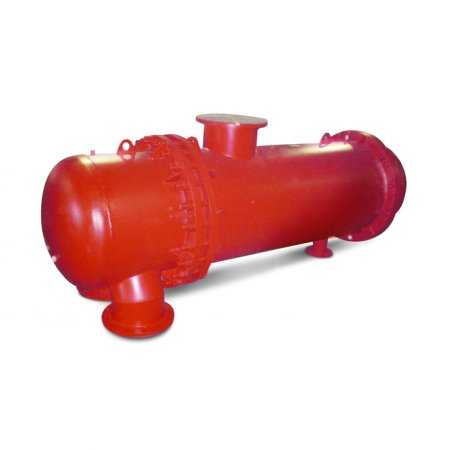

Подогреватели пароводяные

Короткое описание

Предназначены для нагрева воды в тепловых сетях, системах горячего водоснабжения и отопления насыщенным паром от паропроводов низкого давления или паровых котлов.

Детальное описание

Пароводяные подогреватели ПП– это устройства, применяемые для нагрева воды, циркулирующей в системах горячего водоснабжения и теплосетей, а также для отопления жилых и промышленных помещений насыщенным паром с помощью паровых котлов. Паровой теплообменник ПП предусмотрен для тепловых систем, функционирующих в температурных диапазонах +70°С - +95°С, +70°С - +130°С или +70°С - +150°С.

Принцип работы паровых теплообменников состоит в том, что нагреваемая вода движется по трубкам, в то время как нагревающий пар поступает через патрубок верхней части корпуса в межтрубное пространство, оснащенное сегментными перегородками, направляющими движение потока пара. Конденсат стекает в отсек в нижней части корпуса и отводится из устройства.

Подогреватель ПП1 производится с плавающей головкой и эллиптическим днищем, а его трубная система изготавливается из нержавеющей стали или латуни. Устройства этого класса работают по графику температуры +70°С - +150°С в зависимости от типа подогревателя.

ПП2 – подогреватель, который применяется для отопления помещений и для подвода горячего водоснабжения. Как и ПП1, он может быть изготовлен из латуни и из нержавеющей стали. Модель ПП2 имеет плоское днище. Температурный график составляет +70°С - +150°С в зависимости от типа подогревателя.

Расшифровка обозначения:



бойлер ПП 1-32-7 II


ПП

подогреватель пароводяной

1

тип днища:

  • «1»-с эллиптическим днищем;
  • «2» - с плоским днищем.

32

площадь поверхности нагрева, м2

7

давление греющего пара, кгс/см2

II

количество ходов по воде:

  • II - двухходовой подогреватель;
  • IV - четырехходовой подогреватель.



Технические характеристики



Типоразмер/характеристика

Масса общая,

кг

Площадь поверхности

нагрева,

м2

Кол-во латунных трубок, шт

Диаметр корпуса, мм

Общая длина, мм

ПП1-32-0,7-2

1090

32

232

530

3785

ПП1-21-0,2-2

900

21,2

232

530

2785

ПП2-17-0,7-4

730

17,2

124

426

3650

ПП2-17-0,7-2

730

17,2

124

426

3650

ПП2-11-0,2-2

600

11,4

124

426

2650

ПП2-9-0,7-4

485

9,5

68

325

3606

ПП2-9-0,7-2

485

9,5

68

325

3606

ПП2-6-0,2-2

390

6,3

68

325

2606

ПП1-53-0,7-4

1565

53,9

392

630

3835

ПП1-53-0,7-2

1565

53,9

392

630

3835

ПП1-35-0,2-2

1290

35,3

392

630

2885

ПП1-32-0,7-4

1090

32,0

232

530

3785



Заводской комплект поставки
