Детальное описание
По условиям эксплуатации котел соответствует климатическому исполнению УХЛ 4.2 по ГОСТ 15150 и предназначен для эксплуатации при температуре окружающего воздуха от 274 К (плюс 1º С) до 313 К (40º С) и относительной влажности воздуха не более 80 % при температуре 298 К (25º С).
Котел предназначен для работы на сетевой воде, соответствующей требованиям «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 бар) и водогрейных котлов с температурой нагрева воды не выше 115 ºС».

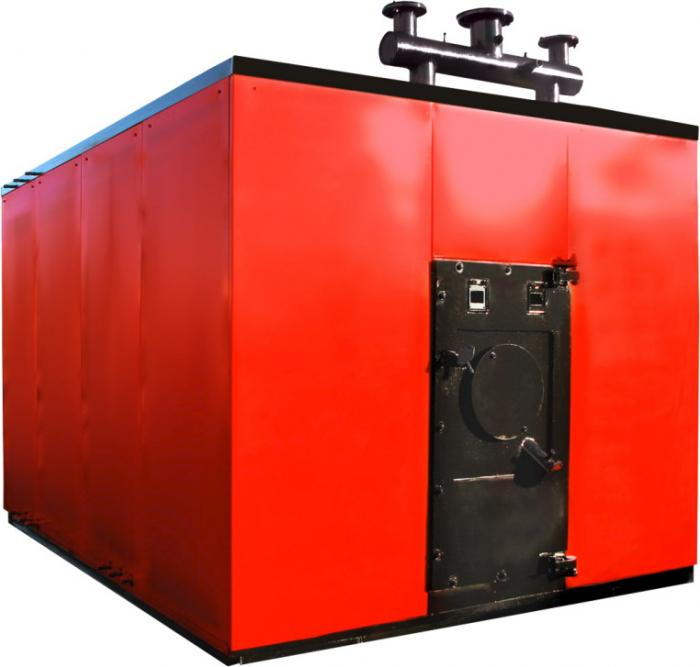

Котел состоит из топки, двух конвективных поверхностей – правой и левой, расположенных со-ответственно в двух (правом и левом) газоходах, и горелки газовой с автоматикой безопасности котла.
Топка имеет сечение, близкое к прямоугольному и состоит из двух симметричных сварных ра-диационных экранов, задней экрана и фронтального экрана.
Фронтальный экран состоит из сваренных между собой коллекторов и труб, в средней части его имеется отверстие для горелки. С внешней стороны фронтального экрана смонтирована фронтальная плита, на которой установлены горелка, запальник и устройство контроля пламени горелки. В верхней части фронтальной плиты устроен лаз для осмотра внутренних поверхностей топки, закрытый крышкой.
Выход продуктов сгорания из топки в конвективную часть котла предусматривается двумя потоками через фестоны, образованные трубами в верхней части радиационных экранов.
Над фестонами в задней части топки расположены два предохранительных взрывных клапана.
Правая и левая конвективная части топки набираются из труб U-образной формы. Трубы привариваются к вертикальным стоякам, образуя пучок с шахматным расположением.
Выход продуктов сгорания из конвективных частей топки производится по двум горизонталь-ным газоходам в общий газоход, затем в боров и дымовую трубу.
Для установки контрольно-измерительных приборов, предохранительной и запорной арматуры на выходе из котла установлен коллектор выходной.
Для контроля за процессом горения в топке на фронтальной и задней стенках котла имеются лючки со смотровыми стеклами. Снаружи котел обшит кожухами и панелями, под которые уложен теплоизоля-ционный материал.
