Транспортабельная котельная установка с котлом ПКН

Короткое описание

Транспортабельные котельные установки ПКН предназначены для выработки насыщенного пара рабочим давлением не более 0,8 МПа (8 кгс/см2) и температурой 174,5°С, используемого для технологических нужд и обогрева внутренних помещений промышленных объектов.

Детальное описание

Описание:

Транспортабельные котельные установки ПКН  предназначены для выработки насыщенного пара рабочим давлением не более 0,8 МПа (8 кгс/см2) и температурой 174,5°С, используемого для технологических нужд и обогрева внутренних помещений промышленных объектов.

Назначение

Область применения котельных: объекты нефтегазового комплекса (к буровым установкам), для технологических нужд пищевых и промышленных предприятий.

Основные экономические преимущества  и особенности:

  • Очень широко распространены в России и СНГ
  • Нефть, дизтопливо, солярку  плотно используют в очень многих сферах промышленности.
  • Блочно-модульные котельные на нефти и дизтопливе достаточно привычный, проверенный временем и относительно недорогой источник тепла.
  • На отдалённых объектах они незаменимы. Прежде всего там, где нет возможности использовать другое топливо.
  • Особое значение нефтяные котельные имеют для мест нефтедобычи и нефтепереработки.
  • Достаточно низкая стоимость вырабатываемого тепла.
  • Безопасность работы. Не требуют постоянного присутствия оператора.
  • Бесперебойная работа в жёстких климатических и/или неблагоприятных условиях.
  • Не требуют специальных разрешений и получений лимитов на газ.
  • Быстрый ввод в эксплуатацию.
  • Возможность поставки блочно-модульной котельной ЗАО «Теплоэнергетическая Компания» полностью под  индивидуальные нужды заказчика.



Конструкция

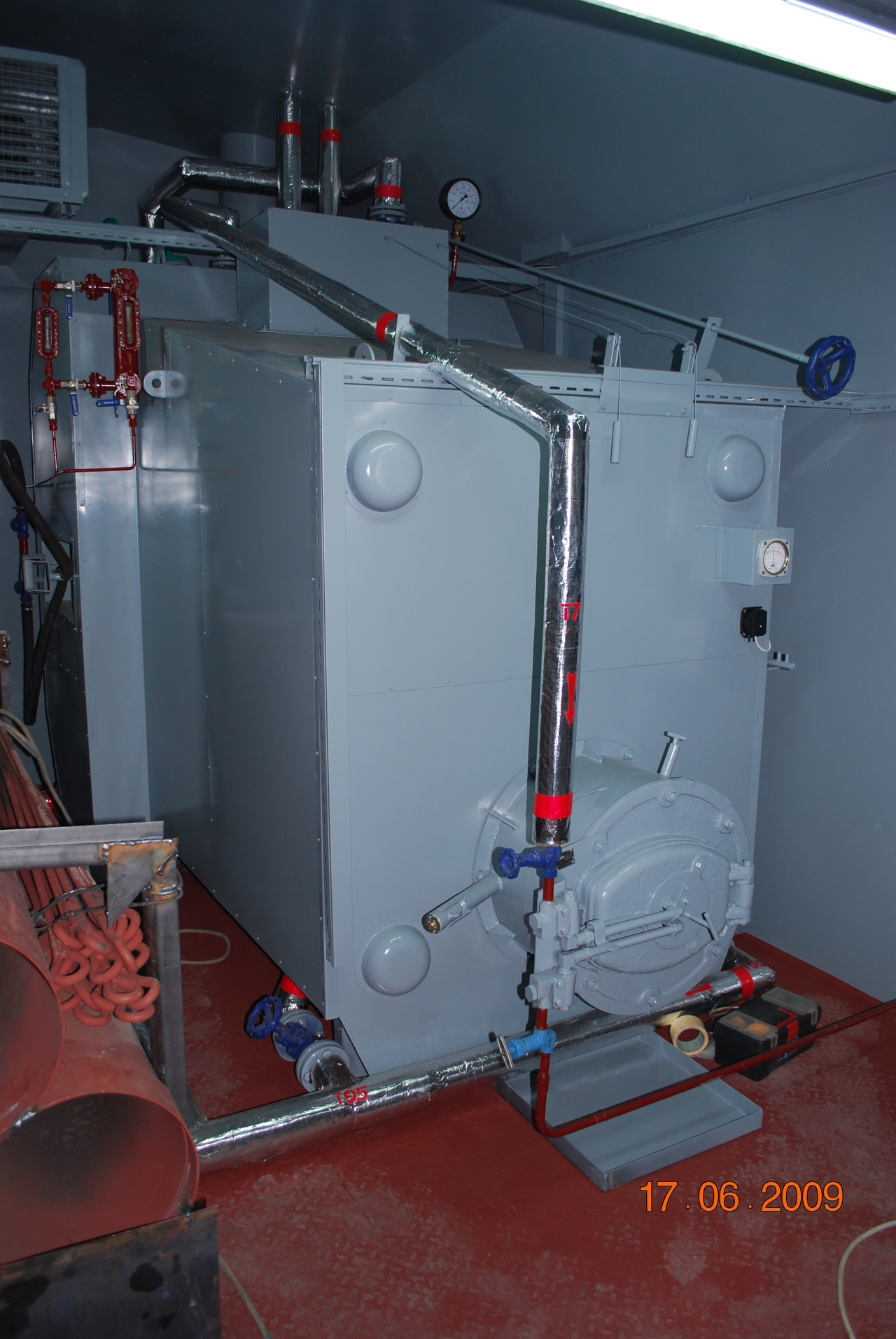

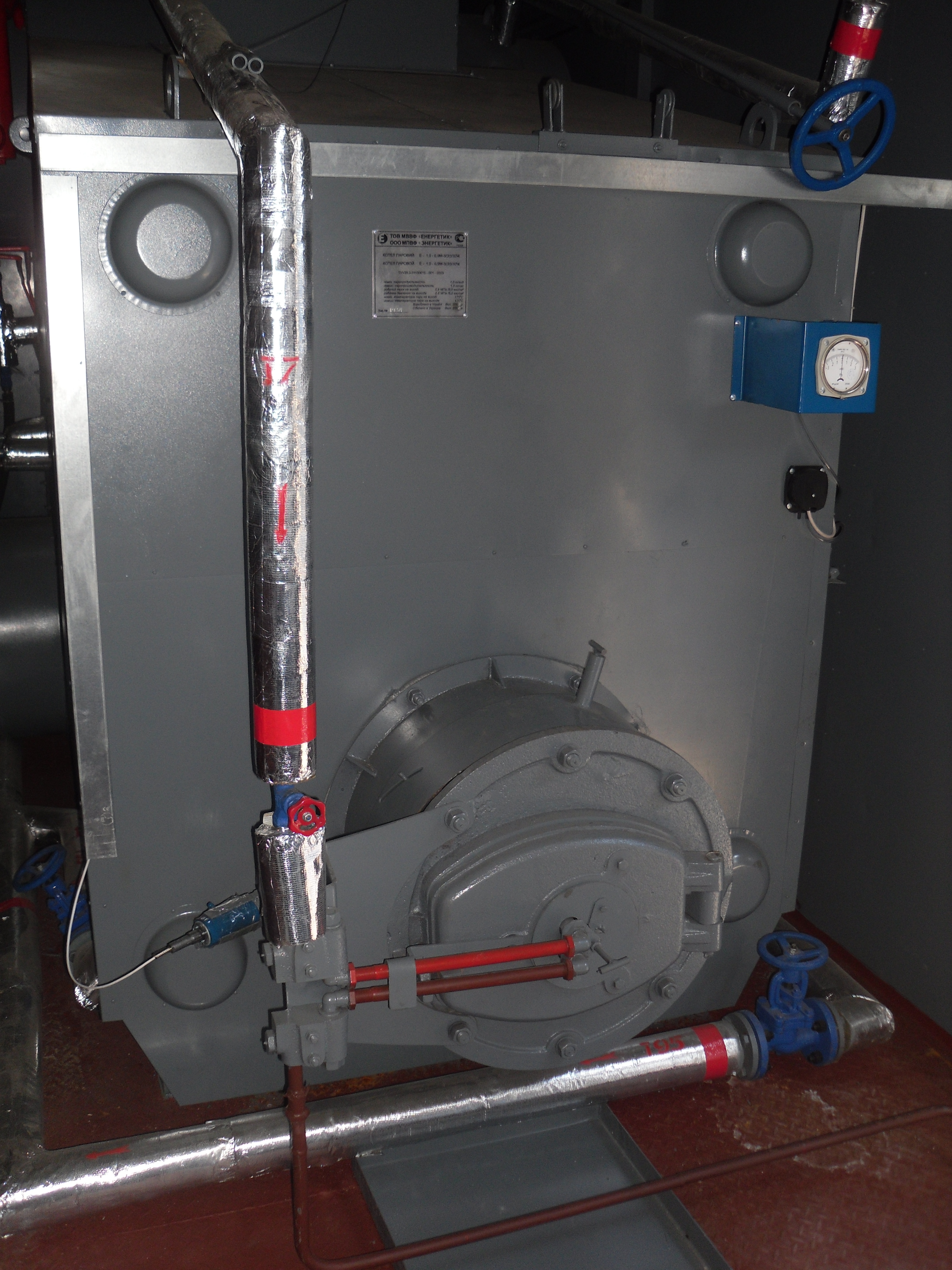

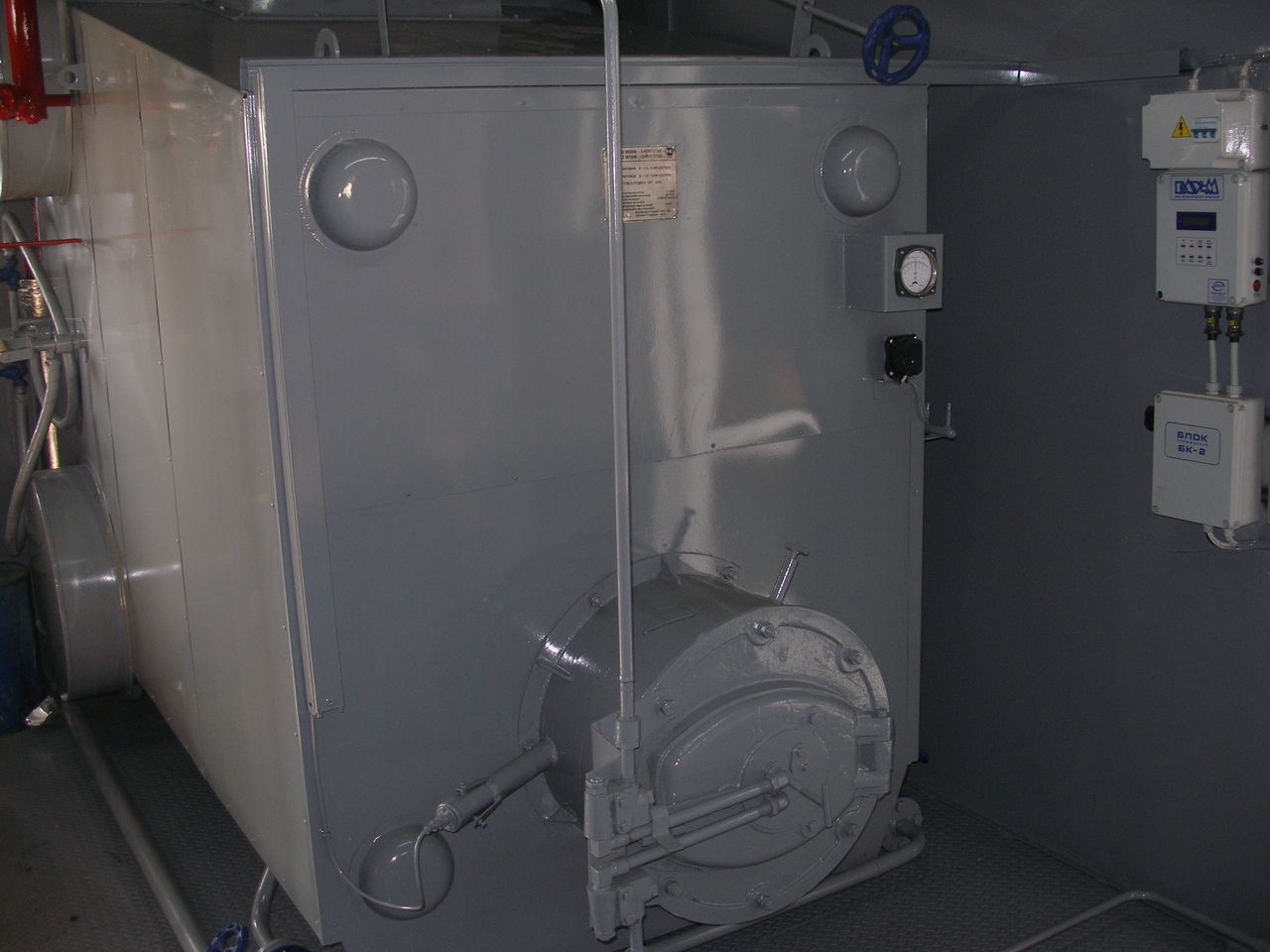

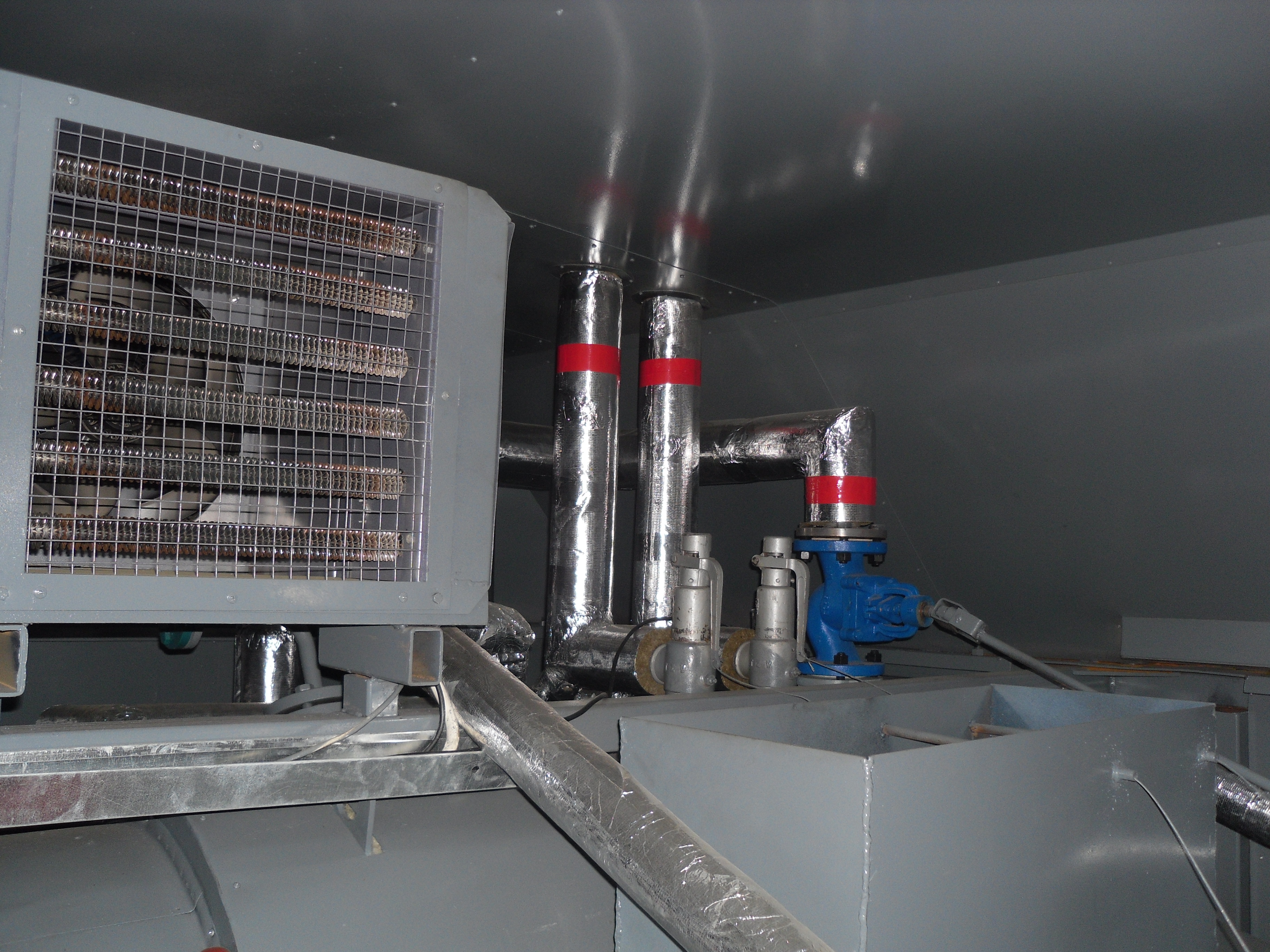

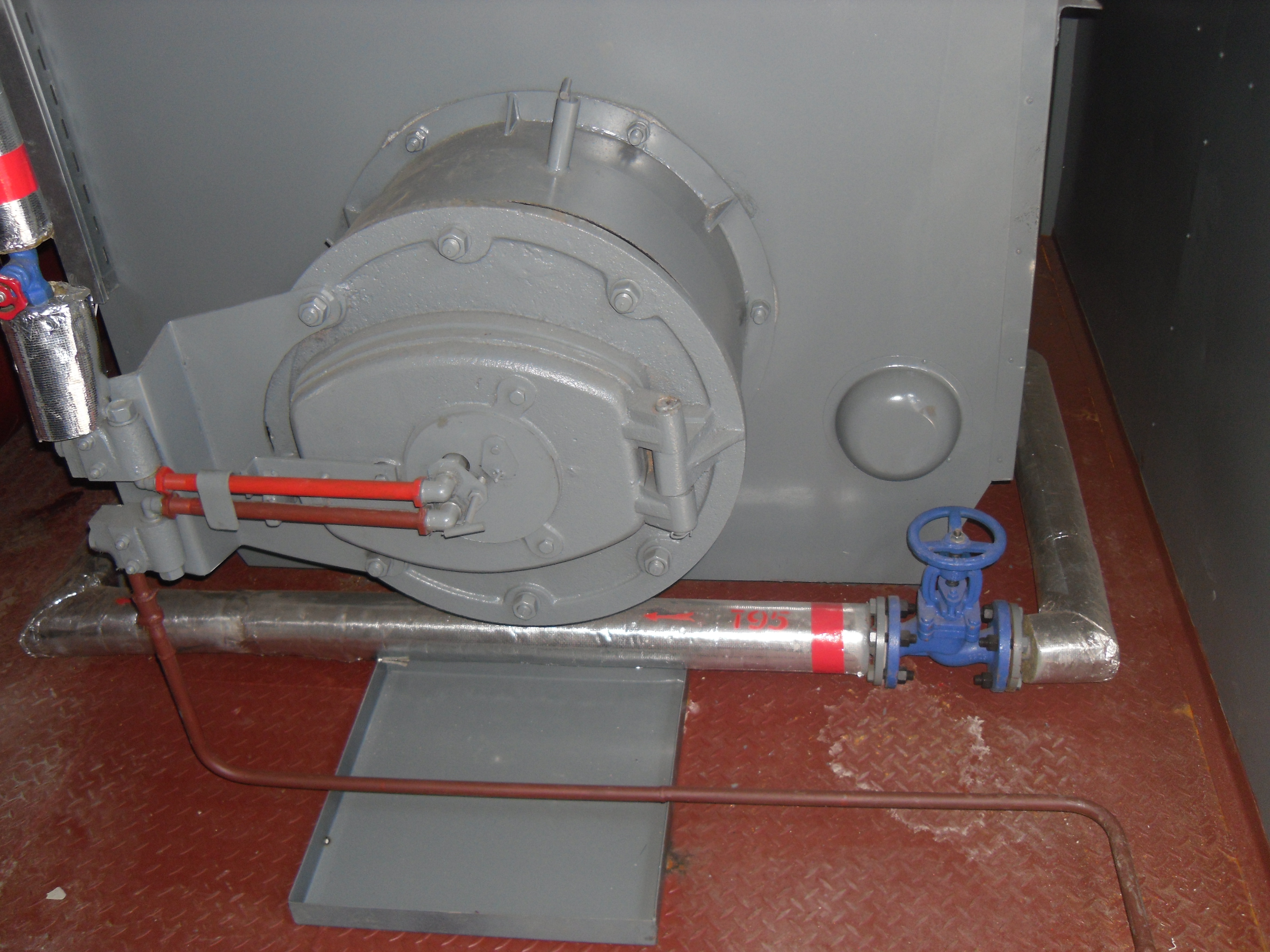

Котельная представляет собой помещение из металлических панелей с теплоизоляцией, состоящее из отдельных модулей и скрепленных между собой шпильками. Внутри модулей расположены паровые котлы серии Е и оборудование, обеспечивающее бесперебойную работу котлов. Котельные универсальны и предназначены для работы на газе с использованием жидкого топлива (нефть, мазут), также могут быть выполнены с раздельным сжиганием одного из выше указанных видов топлива (без резервного). Для безопасной работы котельная оборудована измерительными и регулирующими приборами. Работа осуществляется автоматически: в котельную непрерывно поступают исходная вода, топливо, а на производство (буровую) идёт пар с заданными параметрами.

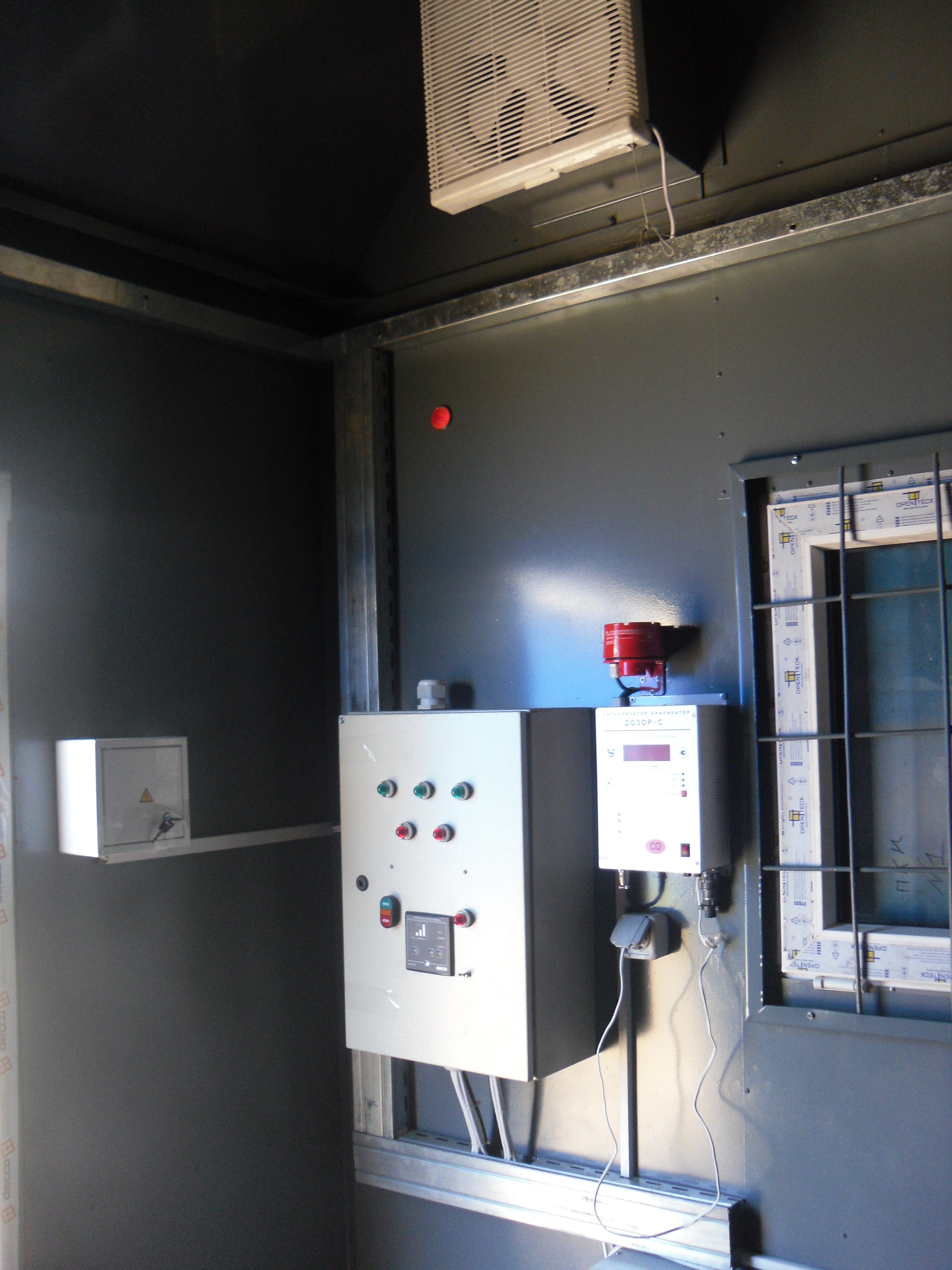

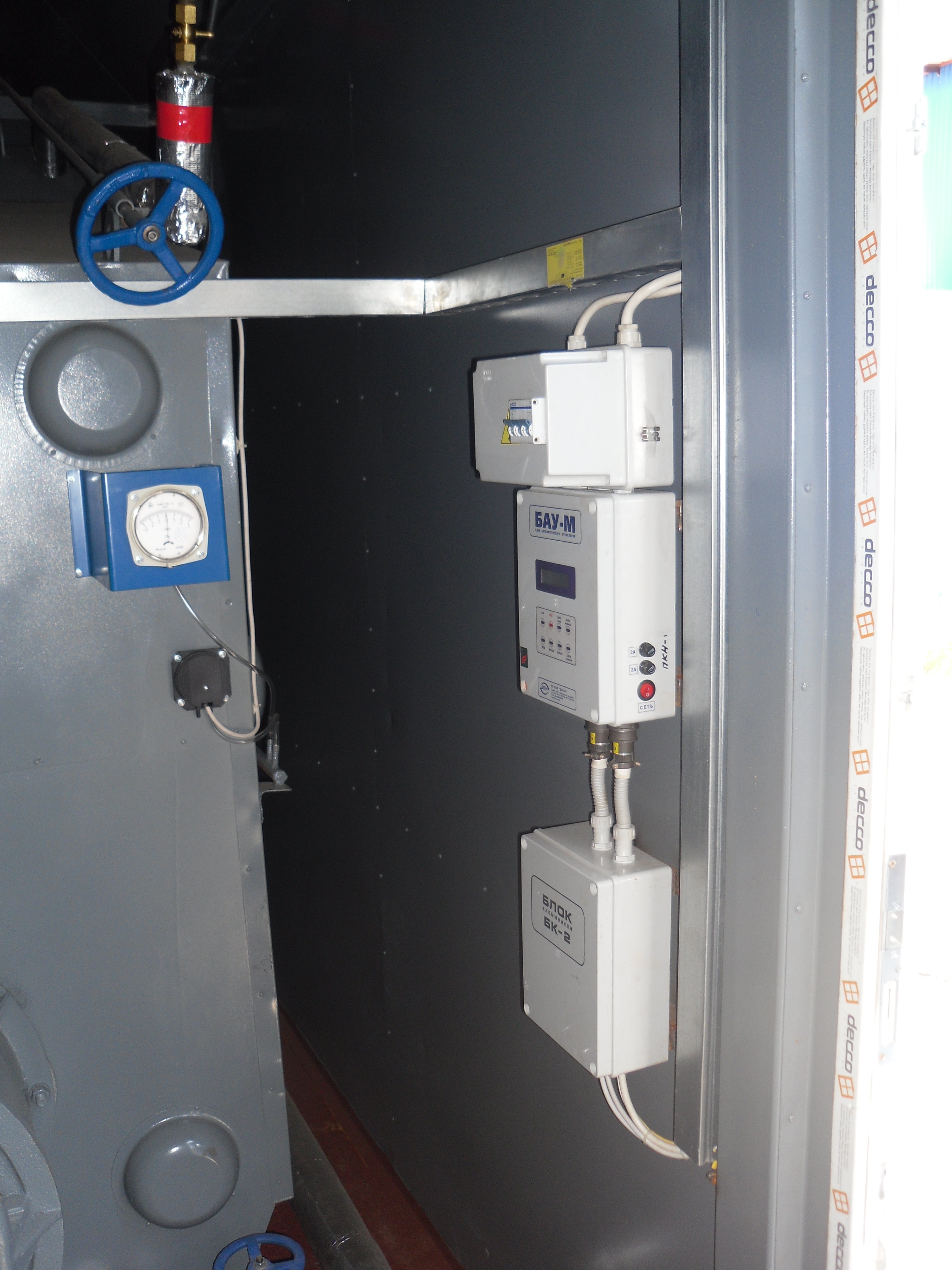

Система автоматики обеспечивает прекращение подачи топлива на форсунку при выходе за норму следующих параметров:

  1. понижение давления топлива перед форсункой
  2. уменьшение разрежения в топке котла
  3. понижение давления пара на форсунку
  4. погасание пламени форсунки
  5. повышение давления пара в барабане
  6. повышение или понижение уровня воды в барабане



Кроме того (согласно СниП I I-35-76) в котельной предусмотрен комплект приборов визуального контроля:

  1. температура и давление пара в общем коллекторе
  2. температура и давление питательной воды на барабан
  3. давление пара в барабане
  4. давление и температура топлива после подогревателя
  5. уровень воды в барабане
  6. температура уходящих газов в дымоходе
  7. давление топлива и пара пред горелкой

Вы можете купить тку с котлом ПКН напрямую с нашего завода!

Технические характеристики

Технические характеристики

Показатель

ПКН-М(Г)

ПКН-2М(Г)

ПКН-3М(Г)

Количество котлов

1

2

3

Производительность, т пара/час

1,0

2,0

3,0

Рабочее давление насыщенного пара, МПа(кгс/см2), не

0,8(8,0)

Высота котельной без дымовой трубы, м, не менее

3,45

Горелочное
устройство

Топливо:

     мазут/нефть*
     газ
     газ+мазут

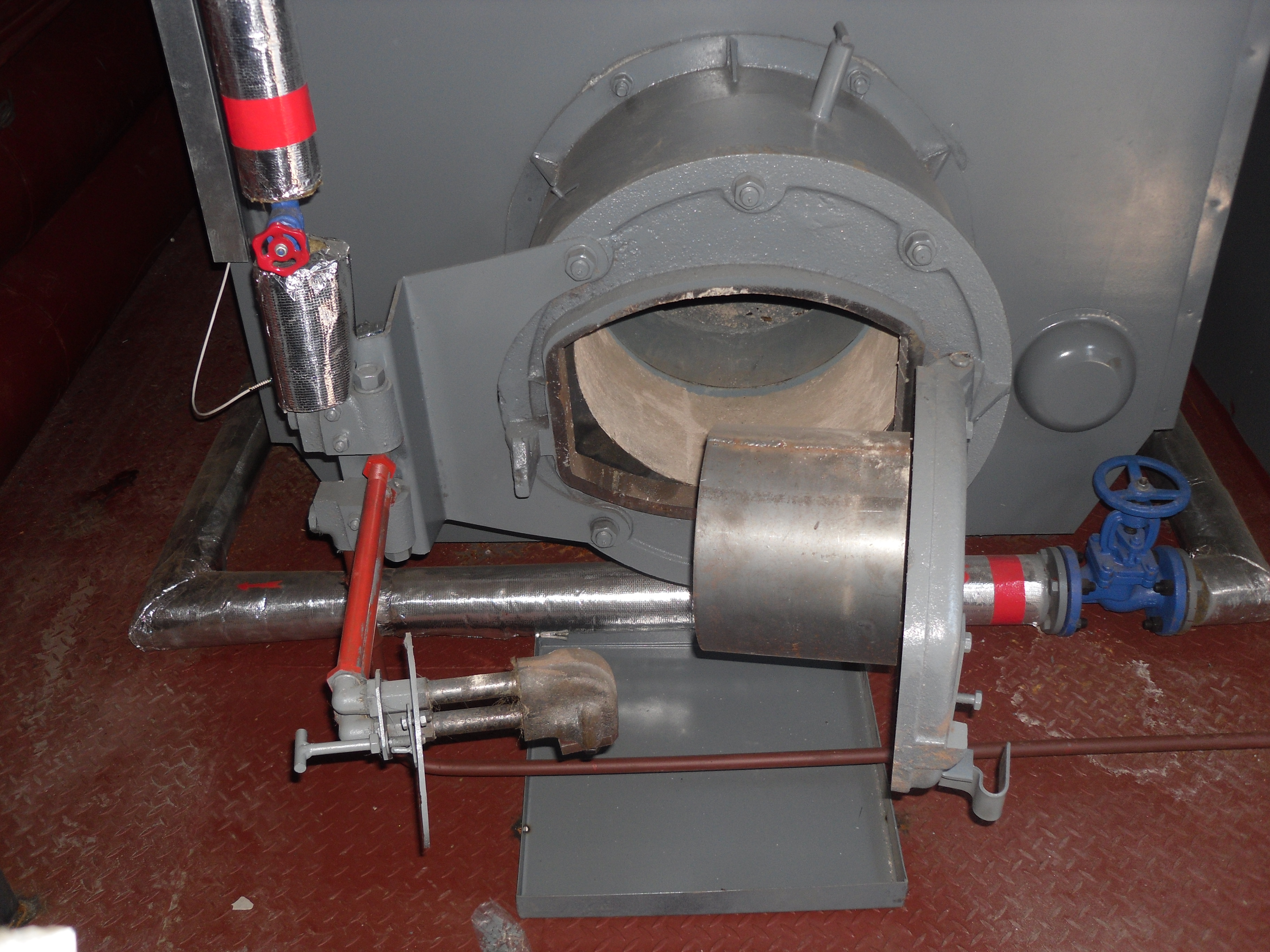

паромеханическая форсунка
Г-1,0К
РГМГ-1

Расчётный КПД, % (газ/мазут)

89,5/88

Количество блоков, шт.

1

2

3

* - При использовании в качестве топлива сырую нефть или мазут рекомендуем применять паромеханическую форсунку.


Преимущества: отсутствие вентилятора и дымососа на котле.

Котельная установка по назначению относится к производственным котельным, отдельно стоящим, к категории II по надежности теплоснабжения. По степени пожарной опасности помещение котельной относится к категории «Г». Степень огнестойкости здания котельной –Ша.

Котельная установка отличается высокой надежностью, экономичностью, степенью автоматизации, может эксплуатироваться в любых климатических условиях (от +40оС до -55оС), что в сочетании с минимальными затратами на пусконаладочные работы, простотой и удобством в эксплуатации обеспечивает Покупателю значительный экономический эффект от его использования.

Заводской комплект поставки

Котельная устанавливается на специально подготовленную грунтовую площадку.

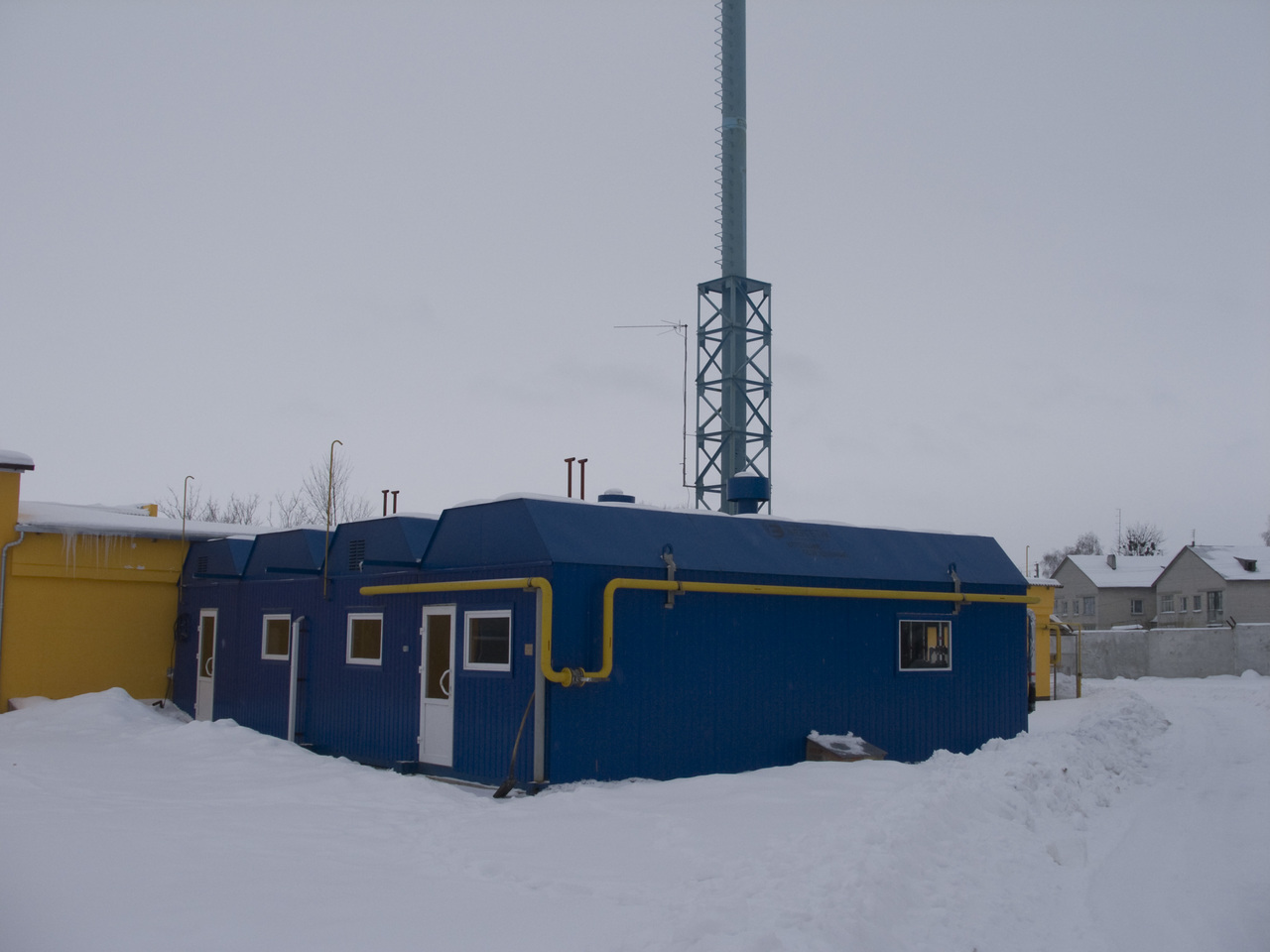

В зависимости от мощности котельная монтируется из нескольких модулей в единый блок, в т. ч. и с бытовыми помещениями. Каждый модуль котельной представляет собой раму, на которой размещены теплоизолированные стенки, а также теплоизолированная крыша. Недостающие стены на время транспортировки заменяются съемными панелями. Стяжку модулей производят посредствам шпилек. Стыки между крышами и стеновыми панелями во избежание попадания влаги в котельную во время монтажа закрываются специальными уплотнениями. После окончательной установки металлоконструкций дымовые трубы закрепляют растяжкам и монтируют дефлекторы. Здание котельной представляет собой комплекс, состоящий из транспортабельных модулей максимальной заводской готовности. При необходимости в дополнительном модуле размещаются бытовые помещения. К месту эксплуатации котельные доставляются отдельными модулями на железнодорожных платформах или автотранспортом.
Помимо серийного производства паровых котельных установок, возможно изготовление по индивидуальному заказу.

Проектно-строительная документация котельных выполнена в соответствии с ГОСТами, ТУ и всеми правилами и нормами. Котельные выпускается полной заводской готовности. Срок службы котельных при правильной эксплуатации составляет 10 лет.
