Деаэраторы атмосферные

Короткое описание


Детальное описание

Описание и принцип действия

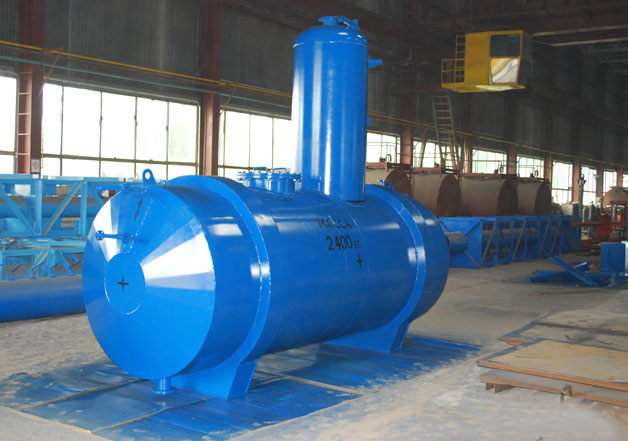

Деаэратор состоит из  деаэрационной колонки, бака-аккумулятора, охладителя выпара и предохранительного устройства. К деаэрационной колонке сверху подводится конденсат, а снизу в эту же колонку подводится пар. Конденсат стекает вниз, а пар поднимается вверх. В результате пар проходя через воду освобождает ей от газов ( в основном от кислорода). Выделившиеся газы (выпар) удалаются из деаэрационной колонки с помощью охладителя выпара. Работа деаэратора зависит от потребности котла в питательной воде.

Деаэраторы атмосферного типа предназначены для  удаления коррозийно-анрессивных газов из питательной воды паровых котлов, путем её подогрева до температуры кипения.

Для обеспечения надежной работы и требуемого количества воды при эксплуатации деаэратора необходимо:

  • Поддерживать заданное рабочее давление в деаэраторе;
  • Следить чтобы величина нагрева воды в деаэраторе находилась в допустимых пределах;
  • Следить за уровнем воды в баке, который не должен отклоняться от номинального больше чем на ±100 мм.;
  • Периодически продувать стекла указателей уровня;
  • Не допускать тепловой и гидравлической перегрузки деаэратора, появления вибрации и гидравлических ударов, переполнения деаэратора;
  • Не допускать снижения пепловой и гидравлической нагрузки деаэратора меньше допустимых значений;
  • Следить за нормальной работой контрольно-измерительных приборов и регулирующих устройств;



Технические характеристики и комплектация



Наименование

ДА-5/2

ДА-15/4

ДА-25/8

ДА -50/15

ДА 100/25

Номинальная производительность колонки, (т/ч)

5

15

25

50

100

Рабочее давление, МПа

0,12

0,12

0,12

0,12

0,12

Температура деаэрированной воды, (˚С)

104

104

104

104

104

Составляюшие деаэратора











Наименование аккумуляторного бак/ вместимость (м3)

БДА2/2

БДА4/4

БДА8/8

БДА15/15

БДА25/25

Наименование охладителя выпара/ поверхность (м2)

ОВА2/2

ОВА2/2

ОВА2/2

ОВА8/8

ОВА8/8

Наименование предохранительного устройства

ДА-5-25

ДА-5-25

ДА-5-25

ДА-50

ДА-100



Описание основных частей атмосферного деаэратора



Баки деаэраторные

Бак деаэраторный предназначен для работы в составе деаэратора для накопления питательной воды. Любой деаэрационный бак имеет днища, специальные патрубки входа и выхода рабочей среды, а также специальный люк –лаз и отверстия, которые рассчитаны под  деаэрационную колонку.
читать далее

Колонки деаэрационные

Деаэрационные колонки предназначены для удаления коррозионно-агресивных газов из питптельной воды паровых котлов и подпиточной воды систем центразизованного теплоснабжения и горячего водоснабжения
читать далее

Охладители выпара

Охладители выпара типа ОВА предназначены для конденсации максимального количества пара из отводимой от деаэратора паро-газовой смеси и утилизация тепла этого пара
читать далее

Гидрозатворы

Устройство состоит из двух гидрозатворов, один из которых защищает от превышения допустимого давления, а другой от опасного превышения уровня. Расширительный бак служит для накопления объема воды( при срабатывании гидрозатвора), необходимого для автоматической  заливки устройства (после нарушения в работе установке)
читать далее

Технические характеристики

Наименование

ДА-5/2

ДА-15/4

ДА-25/8

ДА -50/15

ДА 100/25

Номинальная производительность колонки, (т/ч)

5

15

25

50

100

Рабочее давление, МПа

0,12

0,12

0,12

0,12

0,12

Температура деаэрированной воды, (˚С)

104

104

104

104

104

Составляюшие деаэратора











Наименование аккумуляторного бак/ вместимость (м3)

БДА2/2

БДА4/4

БДА8/8

БДА15/15

БДА25/25

Наименование охладителя выпара/ поверхность (м2)

ОВА2/2

ОВА2/2

ОВА2/2

ОВА8/8

ОВА8/8

Наименование предохранительного устройства

ДА-5-25

ДА-5-25

ДА-5-25

ДА-50

ДА-100

Заводской комплект поставки

Описание основных частей атмосферного деаэратора



Баки деаэраторные

Бак деаэраторный предназначен для работы в составе деаэратора для накопления питательной воды. Любой деаэрационный бак имеет днища, специальные патрубки входа и выхода рабочей среды, а также специальный люк –лаз и отверстия, которые рассчитаны под  деаэрационную колонку.
читать далее

Колонки деаэрационные

Деаэрационные колонки предназначены для удаления коррозионно-агресивных газов из питптельной воды паровых котлов и подпиточной воды систем центразизованного теплоснабжения и горячего водоснабжения
читать далее

Охладители выпара

Охладители выпара типа ОВА предназначены для конденсации максимального количества пара из отводимой от деаэратора паро-газовой смеси и утилизация тепла этого пара
читать далее

Гидрозатворы

Устройство состоит из двух гидрозатворов, один из которых защищает от превышения допустимого давления, а другой от опасного превышения уровня. Расширительный бак служит для накопления объема воды( при срабатывании гидрозатвора), необходимого для автоматической  заливки устройства (после нарушения в работе установке)
читать далее
