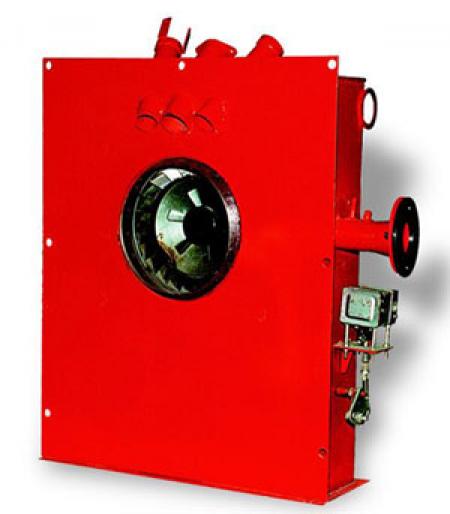

Горелки газовые ГГ-1, ГГ-2, ГГ-3

Короткое описание

Горелки газовые типа ГГ предназначены для сжигания газообразного топлива в топках паровых и водогрейных котлов

Детальное описание

Горелки газовые  ГГ-1, ГГ-2, ГГ-3

Горелки газовые типа ГГ предназначены для сжигания газообразного топлива  в топках паровых и водогрейных котлов:

- ГГ-1, ГГ-2 для сжигания природного газа в топках паровых котлов типа Е-1,0-0,9Г, Е-1,6-0,9Г, Е-2,5-0,9Г

- ГГ-3 для сжигания природного газа в топочных камерах паровых и водогрейных котлов мощностью до 3 МВт.



Технические характеристики

Горелки газовые  ГГ-1, ГГ-2, ГГ-3



Горелки газовые типа ГГ предназначены для сжигания газообразного топлива  в топках паровых и водогрейных котлов:

- ГГ-1, ГГ-2 для сжигания природного газа в топках паровых котлов типа Е-1,0-0,9Г, Е-1,6-0,9Г, Е-2,5-0,9Г

- ГГ-3 для сжигания природного газа в топочных камерах паровых и водогрейных котлов мощностью до 3 МВт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

ГГ-1

ГГ-2

ГГ-3

Номинальная тепловая мощность, МВт

1,1 (+0,11/-0,05)

2,2 (+0,22/-0,11)

3,5 (+0,35/-0,17)

Коэффициент рабочего регулирования, не менее

4

Номинальное разрежение в камере горения (топке), Па

20+20

20+10

Номинальное давление газа перед горелкой, МПа

1,22+0,24

3,15+0,63

2,5+0,3

Температура газа перед горелкой, оС

От 0 до 40

Номинальный расход природного газа при Qрн= 33,3 МДж/м3 (7960 ккал/м3), м3

119

238

378

Длина факела при номинальной тепловой мощности, м, не более

1,3

2,5

2

Габаритные размеры, мм, не более





- длина

265

265

- ширина

720

878

- высота

870

870

Масса, кг, не более

60



Дополнительное оборудование к горелкам ГГ, поставляемое по запросу

Горелка ГГ-1

Горелка ГГ-2

Вентилятор ВД-2,7   1,5х3000

Воздуховод к горелочному блоку РМГ/ГГ

Блок газовый Ду50 с регулятором давления

Блок газовый Ду50 с регулятором давления

ПУ горелкой

ПУ горелкой

Устройство запально-защитное типа ЗЗУ

Устройство запально-защитное типа ЗЗУ

Комплект датчиков и исполнительных механизмов горелки

Комплект датчиков и исполнительных механизмов горелки

Дымосос Д-3,5  3,0кВт   1500 об/мин





Заводской комплект поставки
