Котел ТВГ (1 0, 3 95, 4, 8 , 8м)

Короткое описание

Трубная система котла поставляется отдельными узлами (конвективный пучок 1 шт., топочные экраны 5 шт., потолочный экран 1 шт., трубы перепускные 10 шт., коллектор выходной 1 шт.) с последующей сборкой и сваркой на месте монтажа.

Детальное описание

Водогрейные котлы ТВГ комплектуются:

  •      горелками (4 шт.),
  •      арматурой (задвижки, клапаны, краны),
  •      приборами контроля (манометры, термометры),
  •      воздуховодами с шибером (4 шт.),
  •      взрывклапанами (2 шт.),
  •      лестницами с площадками,
  •      заготовкой каркаса,
  •      рамой опорной.



Трубная система котла поставляется отдельными узлами (конвективный пучок 1 шт., топочные экраны 5 шт., потолочный экран 1 шт., трубы перепускные 10 шт., коллектор выходной 1 шт.) с последующей сборкой и сваркой на месте монтажа.



Водогрейный котел твг 8, 1, 5, 4, 8м и котел 3 95

Теплофикационный водотрубный газовый водогрейный котел ТВГ представляет собой прямоточный секционный теплогенератор с принудительной циркуляцией воды, оборудованный отдельным дымососом и вентилятором. Котлы ТВГ выпускаются теплопроизводительностью 4,65 МВт (ТВГ-4Р), 9,3 МВт (ТВГ-8М) и 11,63 МВт (ТВГ10).



Особенностью котлов является развитая радиационная поверхность. Водогрейные котлы ТВГ-4Р, ТВГ-8М и ТВГ-10 имеют два боковые (левый и правый) и три двухсветные топочные экраны.

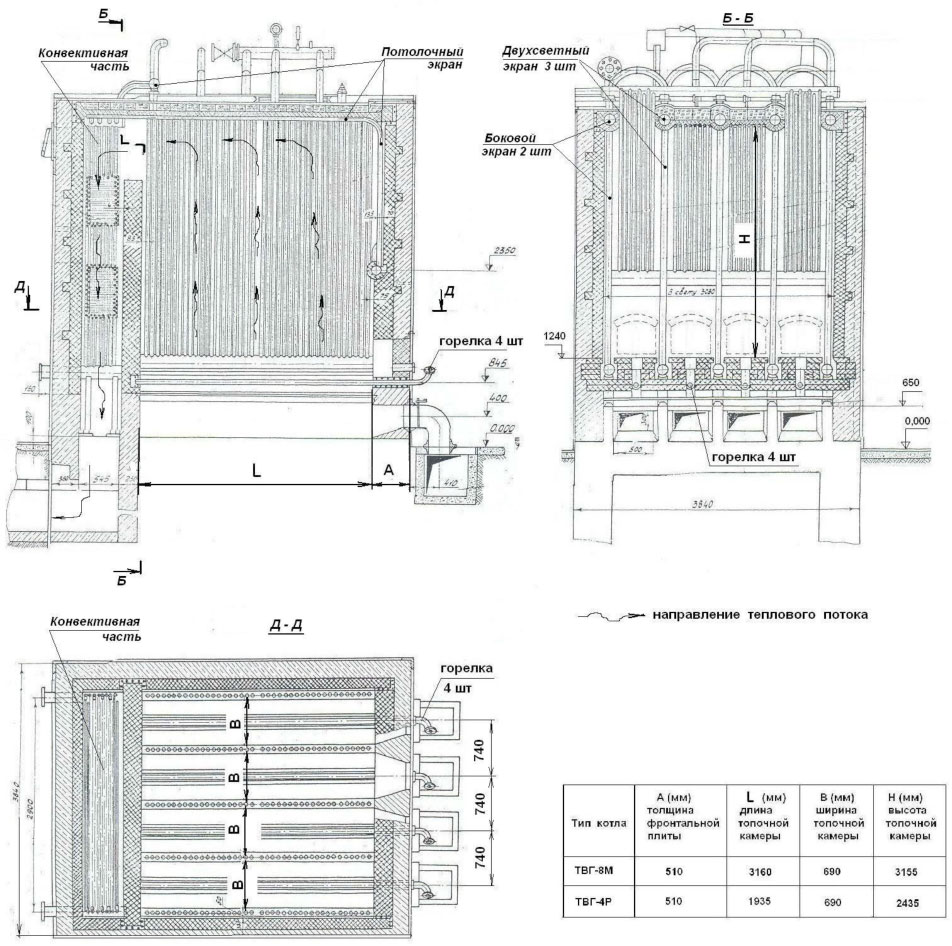

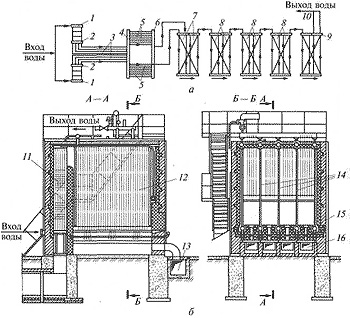

Чертеж и схема работы котла твг



Двухсветные экраны делят топку на четыре отсека где расположены четыре подовых горелки. Ширина отсеков 740 мм. Кроме того, каждый водогрейный котел названного типа имеет потолочный экран, частично переходящий во фронтовой экран. Каждый топочный экран, кроме потолочного, состоит из верхнего и нижнего коллекторов, в которые вварены по 40

вертикальных труб Ø 51×2,5 мм. Для создания двух ходов движения воды верхние коллекторы каждого топочного экрана имеют посередине перегородки. Потолочный экран состоит из 32 (8×4) труб Ø 51×2,5 мм, вваренные в передний (нижний) и задний (верхний) коллекторы.

Водогрейный котел ТВГ имеет еще конвективную часть нагрева, которая состоит из двух секций с верхними и нижними коллекторами, соединенными между собой восемью стояками Ø 51×2,5 мм, в каждый из которых вварены по четыре П-образных змеевика Ø 28×3 мм. Змеевики располагаются параллельно фронту котла в шахматном порядке. Для направления движения воды по змеевикам в стояках есть перегородки.



Для сжигания газа водогрейный котел ТВГ () использует подовые горелки которые размещены между вертикальными топочными экранами. Горелка имеет два ряда отверстий, диаметром 1,5 мм, расположенных в шахматном порядке.



Продукты горения поступают из топки в конвективный газоход через проем высотой 800 мм в верхней части, над разделительной стенкой.

Водогрейный котел твг инструкция по эксплуатации и устройство котла твг





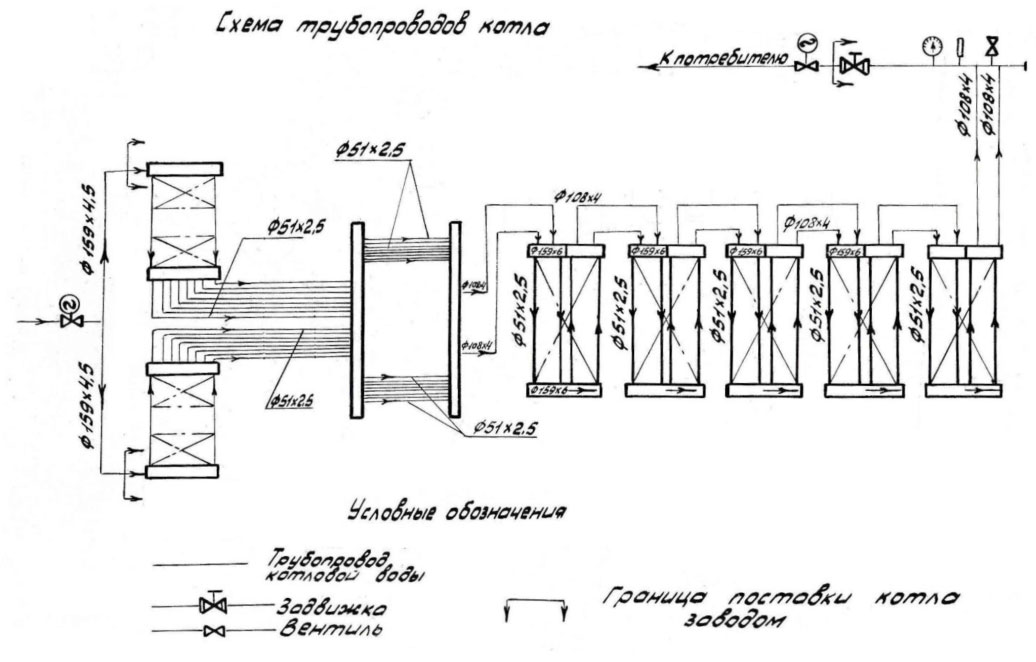

Схема перемещения воды в котлах ТВГ (твг 8м и твг 4) может быть описана следующим образом. Вода из теплосети идет параллельно в два коллектора, располагающихся в низу конвективной части котла, пройдя которые собирается в верхних коллекторах. Следующим шагом она, выходя из них и двигаясь по ряду потолочно-фронтовых труб, направляется в нижний коллектор потолочного экрана. Из него по другому ряду потолочно-фронтовых труб вода собирается в верхнем коллекторе потолочного экрана, затем последовательно проходит через левый (со стороны фронта котла) боковой односветный экран, двухсветные экраны и выходит в теплосеть из верхнего коллектора правого бокового экрана. Топочные экраны выполнены в виде секций с опускным и подъемным движением воды.





котел твг технические характеристики

котел ТВГ-4Р

котел ТВГ-8М

котел ТВГ-10

НОМИНАЛЬНАЯ теплопроизводительность, МВт

5,0

9,65

11,63

ГКал

4,3

8,3

10,0

ТЕМПЕРАТУРА ВОДЫ:на входе, °С

70

70

70

на выходе,  °С

150

150

150

РАСХОД ВОДЫ, м3/ч

53

104

127

ДАВЛЕНИЕ ВОДЫ: на входе, МПа

1,4

1,4

1,6

на выходе,  МПа

0,8

0,8

0,8

РАСЧЕТНОЕ ТОПЛИВО

газ

газ

газ

РАСХОД ТОПЛИВА, нм3/ч

557

1100

1329

ДАВЛЕНИЕ газа в горелках (среднее), мм. вод. ст.

2000

2000

2000

КПД,%

90,5

90,2

90,3

МАССА ПОСТАВКИ,   т

6,1

9,5

10,3

ГАБАРИТНЫЕ РАЗМЕРЫ в обмуровке с лестницей:







длина,  мм

3910

5240

5240

ширина,  мм

4590

4830

4830

высота,  мм

4880

5570

5570

АЭРОДИНАМИЧЕСКОЕ сопротивление,  мм. вод. ст.

61

75

61

ГИДРАВЛИЧЕСКОЕ  СОПРОТИВЛЕНИЕ,  кг/см²

0,98

1,06

2,5

ВОДЯНОЙ ОБЪЕМ, м³

2,8

4,0



ПОВЕРХНОСТЬ НАГРЕВА:







лучевоспринимающая,  м²

35,5

76



Конвективная, м²

54,8

109,6



СРОК СЛУЖБЫ, лет

20

20

20

СЕЙСМОСТОЙКОСТЬ, балл

7

7

7



Водогрейный котлы ТВГ и их характеристика

Водогрейные котлы ТВГ – водотрубные агрегаты, предназначенные для приготовления воды, которая заливается в системы отопления. В типовом исполнении у них сжигается газ, в модифицированных вариантах в топку может подаваться мазут. Теплопроизводительность котла подбирается под размеры обслуживаемого объекта, у небольших моделей она составляет 4-5 МВт и может составлять больше 10 МВт.

После поставки водогрейный котел ТВГ собирается и сваривается на месте монтажа. Заказчику он предоставляется в виде отдельных узлов, среди которых конвективный пучок, топочные экраны, потолочный экран, перепускные трубы и выходной коллектор. В комплектацию котла входит 4 горелки, необходимая запорная арматура, контрольные приборы и другие элементы.



Вы можете купить котлы твг по хорошей цене, водогрейный котел твг (1 0, 3 95, 4, 8 , 8м) с нашего завода!



Технические характеристики

Показатель ТВГ-4Р

ТВГ-8М ТВГ-10
Номинальная теплопроизводность, МВт 4,3 9,6 11,6
Топливо газ
Расход газа (QHP= 35 МДж/нм3) 490 1095 1321
Температура воды на выходе/входе, °С 150 / 70 150 / 70 150 / 70
Давление воды на входе, МПа, не выше 1,4 1,4 1,6
Габаритные размеры (д × ш × в), м 3,42× 3,84 × 3,97 4,88 × 3,84 × 4,65 4,98 × 3,84 × 4,65
Масса, кг 5100 9500 10300



Заводской комплект поставки
