Щелевые колпачки

Короткое описание

Щелевые дренажные колпачки типа ФЭЛ изготавливаются из нержавеющей стали и предназначены для установки в фильтрах различного назначения

Детальное описание

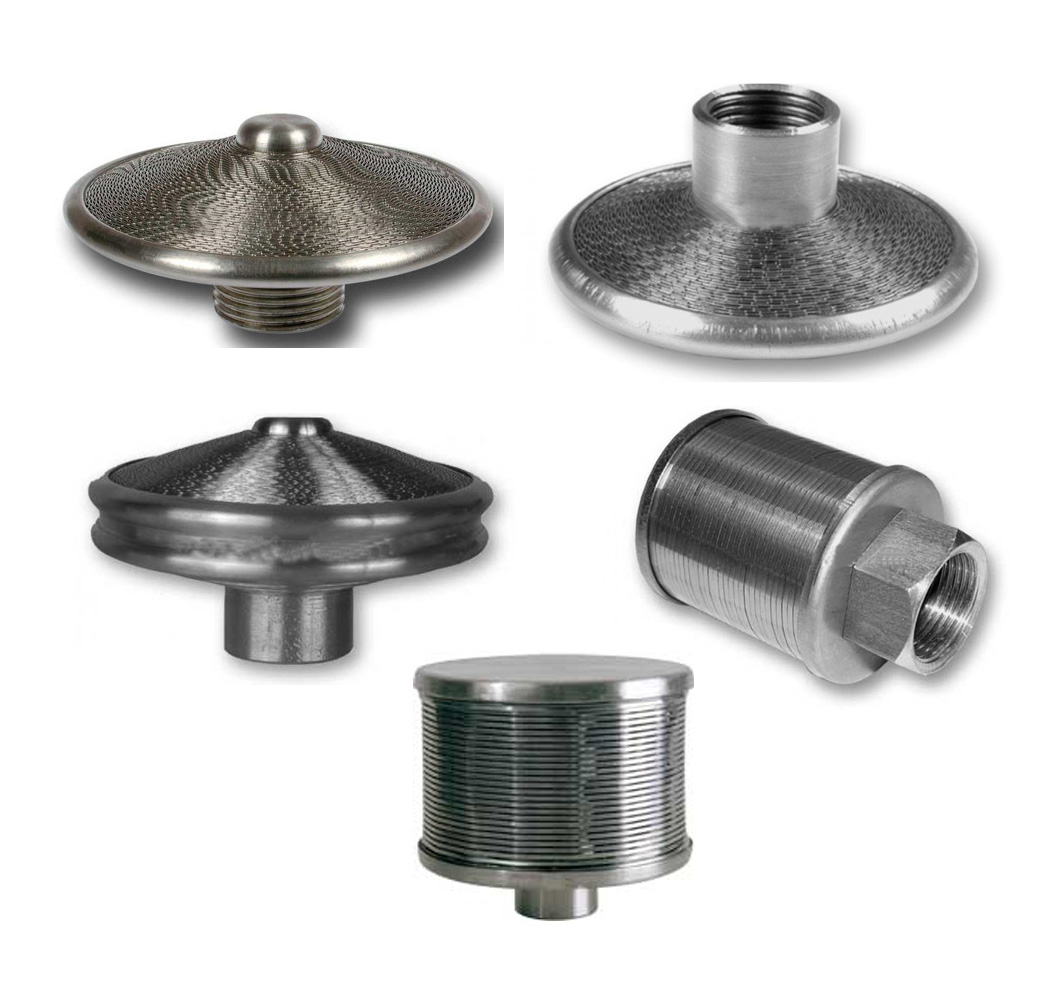

Щелевые дренажные колпачки типа ФЭЛ изготавливаются из нержавеющей стали и предназначены для установки в фильтрах различного назначения: ионитных, механических, сорбционных. Щелевые колпачки изготавливаются различных типоразмеров четырех исполнений- с верхним (1), нижним (2), двухсторонним (3) расположением сетки и диффузорным расширением щели (4), с размерами щелей 0,2мм и 0,4мм.

Нижние сборно-распределительные устройства НРУ из нержавеющей стали с комплектом колпачков типа ФЭЛ предназначены для реконструкции имеющихся фильтров или комплектации новых с различными схемами фильтрования: как прямоточная, так и противоточная.

Основные преимуществам щелевых колпачков ФЭЛ:

Коррозионная стойкость, высокая механическая прочность, стойкость к гидроударам, устойчивость к высоким температурам, низкое гидравлическое сопротивление, большая площадь живого сечения при незначительных габаритах, сокращение затрат при ремонте.

Гарантированный размер щелевого зазора 0,2мм и 0,4мм исключает вынос дорогостоящего фильтрующего материала.

Маркировка щелевого колпачка марки ФЭЛ-0,2-8,7-1-Н-G1/2В:

ФЭЛ – фильтрующий элемент

0,2 – ширина щели 0,2 мм для фильтров марки ФИП (размер катионита от 0,315 до 1,2 мм в диаметре), для фильтров марки ФОВ мы рекомендуем ширину щели 0,4 мм

8,7 – площадь "живого" сечения 870 мм2, площадь может быть разной (в зависимости от ширины щели, диаметра щелевого колпачка – 74 или 100 мм, и типа исполнения - 1, 2 или 3)

1 – первого исполнения (сеточкой вверх), может быть 2 (сеточка вниз) или 3 (сеточка и сверху и снизу)

Н – нержавеющая сталь 6.

G1/2В – резьба цилиндрическая (трубная) 1/2" внутренняя, может быть различны как трубная так и коническая, ?”, ?”, 1”, с внутренней или наружной резьбой или под приварку.

Для сравнения: щелевой колпачок с обозначением ФЭЛ-0,2,-8,7-1-Н имеет площадь фильтрации 870 мм2 при диаметре 74 мм и высоте 36 мм; колпачок К-500 – 500 мм2 при диаметре 70 мм и высоте 85 мм; ВТИ-К – 270 мм2 при диаметре 54 мм и высоте 80 мм

Щелевые колпачки марки ФЭЛ имеют ряд преимуществ перед аналогами:

  • Устойчивость к высоким температурам (отличительной особенностью ФЭЛа является то, что он может применяться при температуре 1200С и выше, что позволяет его использовать в фильтрах для очистки горячих конденсатов и для других целей);
  • Высокая механическая прочность (допустимый перепад давления 0,3 МПа, что выше этого показателя на других колпачках);
  • Гарантированный размер щелевого зазора 0,2 мм и 0,4 мм исключает вынос дорогостоящего фильтрующего материала;
  • Высокий коэффициент использования поверхности (от 0,36 до 0,46 в зависимости от размера щелевого зазора);
  • Низкое гидравлическое сопротивление (~0,10 МПа – колпачки, перекрытые ионитами, 0,016 – не перекрытые);
  • Компактность;
  • Возможность изготовления любого типа крепления щелевого колпачка к распределительным трубам (приварка, резьба любого типа и размера, цанговое крепление);
  • Возможность использования в пищевой промышленности. (Для изготовления применяется нержавеющая сталь пищевого класса).
  • Применение пластиковых материалов в водоподготовительных фильтрах для технологических нужд придавало обработанной воде специфический привкус и запах. С применением щелевых колпачков из нержавеющей стали эти проблемы были исключены, что повлекло за собой повышение качества выпускаемой этими предприятиями продукции.)


Положительные результаты использования щелевых колпачков типа ФЭЛ в НРУ из нержавеющей стали:

  • Возможность расположить щелевые колпачки по сечению фильтра так чтобы исключить "мертвые" (не промываемые) зоны в фильтре. Это позволяет полностью использовать весь объем фильтрующей загрузки, что приводит к оптимизации фильтроцикла;
  • Исключение выноса фильтрующего материала благодаря правильному подбору размера щелей. Это значительно сократит затраты на подсыпку фильтрующей загрузки.
  • Простота сборки, возможность изготовления резьбового присоединения труб-лучей к коллектору и щелевых колпачков к лучам. Это сокращает затраты на монтаже – демонтаже;
  • Возможность подбора наиболее эффективного типа распределительного устройства, исходя из условий работы фильтра (на "бетонном основании", "ложное дно", "копирующие днище", типа "паук", противоточная схема);
  • Сокращение затрат благодаря удобству замены щелевых колпачков при ремонте;
  • Возможность создания устройства необходимой пропускной способности для любой скорости фильтрования или производительности;

К примеру:

для фильтра ФИПаI-1,0-0,6 (производительностью до 26 м3/час) мы рекомендуем 32 шт. типа ФЭЛ-0,2-8,7-1-Н-G1/2В,

для фильтра ФИПаII-1,0-0,6 (производительностью до 40 м3/час) – 44 шт. типа ФЭЛ-0,2-8,7-1-Н-G1/2В,

для фильтра ФИПаI-1,5-0,6 (производительностью до 46 м3/час) мы рекомендуем 52 шт. типа ФЭЛ-0,2-8,7-1-Н-G1/2В,

для фильтра ФИПаII-1,5-0,6 (производительностью до 90 м3/час) мы рекомендуем 52 шт. типа ФЭЛ-0,2-18-1-Н-G3/4В (диаметр ФЭЛа 100 мм.).

При расчете количества щелевых колпачков для определенной производительности, так же учитывается процент перекрытия щелей мелкой фракцией (пыль, осколки и т.д.). В случае возникновения каких-либо вопросов, готовы предоставить более подробную информацию по запросу в любое время.

Технические характеристики

Заводской комплект поставки
